PEPS LF Antenna application Notes

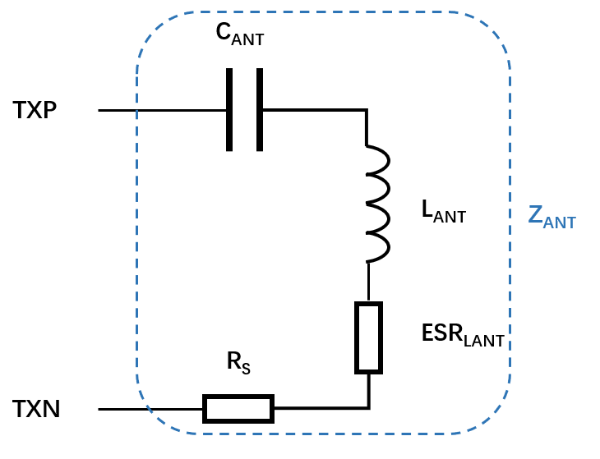

PEPS 系统中常用的低频通讯频率是 125KHz。因此对应的外置低频天线也是 125 KHz。本文会简单介绍一下 PKE 天线的类型及各自的优缺点。理想的天线等效电路如图 1 所示。



       等效电路包含：天线谐振电容（C_ANT）、天线电感（L_ANT）、天线线圈等效串联电阻（ESR_LANT）和阻尼电阻器 R_S。

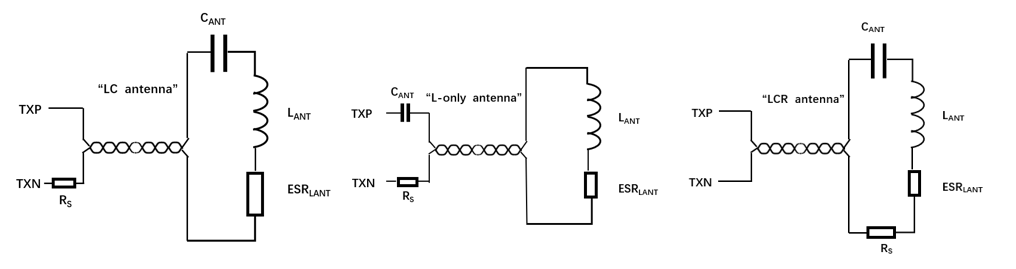

       在实际应用中的天线分为三个类型，分别是 LC 天线、 LCR 天线、 L-only 天线，如图 2 所示。


                                                                   图2 适用于 PKE 的天线类型

       由图可知，L-only 天线不含谐振电容和阻尼电阻，需要在电路中预留位置，好处是调试的灵活性大，也方便更换不同频率和电感值的天线；LC 天线则需要预留阻尼电阻的位置；LCR 天线谐振电容和阻尼电阻均已内置在天线中，优点是易于测量天线参数和 R_S 的非车载（BCM）功耗，缺点是无法对再天线进行优化。

       以 NXP PEPS 方案为例，对于典型的 JOKER（NJJ29C2）应用，TX4 的共享 PKE/IMMO 天线是 L 型，而 NXP 演示系统中的 PKE 天线是 LC 型。其他类型的天线，例如，L-only 和 LCR 类型，也可以用于 PKE。特定类型的天线对于特定应用程序，可能比其他类型具有优势。用户在做出最终选择之前需考虑所有因素。

       在实际应用中，串联电阻器 RS 分为两个半值电阻器（RS/2），并且可以放置在每个 TX 输出引脚和天线引线之间，与单个电阻器相比，降低了每个电阻器的功耗。此外，分裂的半值电阻改善了天线电路的对称性，可以降低杂散。

       实际应用时，在车辆内部和周围的不同点部署天线不可避免地需要短距离和长距离的导线，这往往会修改所连接天线的总体 LRC 参数。因此，建议连接到 JOKER（NJJ29C2） 的所有天线都应根据连接线的不同长度进行调谐，同时在绘制原理图和 PCB 时建议预留谐振电容和阻尼电阻的位置，方便进行最终的天线调谐。

       参考文档：《an460220 - Application Note - AN-SCA1602-B - NJJ29C0A- Joker (2.0)》
